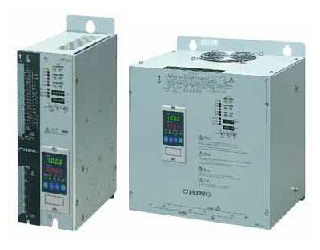

三相可控硅調節器JW系列
JW系列是用于三相控制的晶閘管調節器，結構緊湊，重量輕，能夠進行高密度儀器測量。通過采用6臂控制，可控性得到改善。有兩種控制方法，相位控制方法和分頻控制方法，可以通過切換使用。對于相位控制方法，準備每個反饋控制類型的電壓，電流，功率和沒有反饋控制的類型，并且可以根據加熱器的特性選擇模型。
緊湊的整體結構具有
纖細結構和窄水平寬度，可以增加面板安裝密度。設置通信單元（選項）
可以顯示測量值，如當前電壓值，當前值，功率值，每個參數的設置，切換操作等。標準安裝了斷開警報和電流限制
改善保護功能
晶閘管在過流時關斷，負載短路時熔斷器熔斷，散熱片過載時晶閘管門關斷等，具有廣泛的保護功能。
還可以進行用于三相控制的報警功能，如相位異常報警和缺相報警。
型號列表
| 控制方法 | 快速熔斷保險絲 | 格式 | |
|---|---|---|---|
| 相位控制·電壓反饋方法/分區控制方法 | 內置 | JW20030VA006 | |
| 相位控制·電流反饋方法/分區控制方法 | 內置 | JW20030AA006 | |
| 相位控制·功率反饋方法/分頻控制方法 | 內置 | JW20030WA006 | |
| 相位控制 - 無反饋/分度控制方法 | 內置 | JW20030NA006 | |
| 分頻控制方法 | 內置 | JW20030ZA006 | |
| 相位控制·電壓反饋方法/分區控制方法 | 無 | JW20030VN006 | |
| 相位控制·電流反饋方法/分區控制方法 | 無 | JW20030AN006 | |
| 相位控制·功率反饋方法/分頻控制方法 | 無 | JW20030WN006 | |
| 相位控制 - 無反饋/分度控制方法 | 無 | JW20030NN006 | |
| 分頻控制方法 | 無 | JW20030ZN006 |
*電源電壓：200 V，額定電流：30 A.
規范
| 階段數 | 三個階段 | ||
|---|---|---|---|
| 額定電壓 | 400V AC（選用 380V / 400V / 440V 開關） 460V AC 480V AC 任一型號（主電路電源和控制電路電源均為普通電源） * 400V規格外接變壓器規格可用 | ||
| 額定電流 | 指定10 A，20 A，30 A，50 A，75 A，100 A，150 A，200 A， 250 A，300 A，400 A，500 A | ||
| 額定頻率 | 50/60 Hz（自動選擇） | ||
| 控制方法 | 相位控制方法，分頻控制方法 | ||
| 反饋方法 | 電壓，電流，功率反饋 | ||
| 外部設定輸入 | 音量信號（推薦10kΩ） | ||
| 外部接觸輸入 | 外部信號無電壓觸點或開路集電極 （外部觸點容量1 mA 5 V DC或更高） | ||
| 外部CT輸入 | 0至5 A AC至額定電流 | ||
| 工作溫度范圍 | -10至55°C | ||
| 工作濕度范圍 | 30至90％RH但是，沒有冷凝 | ||
| 質量·尺寸 | 10 A，20 A. | 大約5公斤 | H325×W100×D 190 mm |
| 30 A，50 A. | 大約8公斤 | H325×W 200×D 200 mm | |
| 75 A，100 A. | 大約13公斤 | H325×W 288×D 220 mm | |
| 150 A至250 A. | 大約22公斤 | H325×W 420×D 240 mm | |
| 300 A至500 A. | 大約36公斤 | H495×W 420×D 240 mm | |
| 安裝方法 | 面板安裝 | ||
