藤野優勢供應日本（日本）七星科學研究所是一家資深從事汽車模具、熱道流、工礦設備、射出成形機、醫療設備、降雪檢知裝置、電氣自動車、排水消防設備、升降機械、工業自動化行業的航空接插件/連接器的研發和生產的企業，在接插頭行業中占市場總額的60%以上。七星科學研究所從1927起從事這方面的研究，不斷地保持研究和創造，致力于領先的技術，領先的高品質，快速、靈活的服務，以生產無污染的優良產品為目標，不斷地挑戰自我。至此已有80多年的歷史。

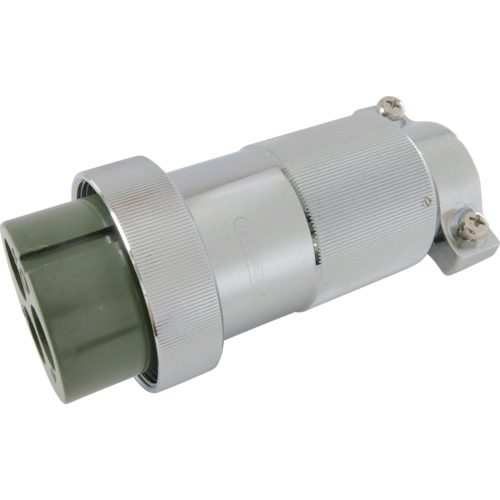

.特點結合時具有防水功能。（相當于IPX6）通過在電纜引出部分設置電纜夾，確保電纜保持穩定。接線連接方式是焊接。用途堅固，耐鹽害等，活躍于土木、建機、緊急電源設備、船舶等各種用途。商品規格規格?規格使用電纜外徑：21.1～23.0連接器形狀：P觸點數量：10額定：20A 250V界限操作電壓（V）：300耐電壓（V）：2000電線導體截面（mm（的平方））：3.5
材質殼：黃銅、鍍鉻處理●絕緣體：合成樹脂●接觸點：銅合金、鍍銀●密封圈：合成橡膠
質量單位718.36g
使用條件-注意事項-設置內容?附屬品-生產國日本
小箱入數小箱入數是指將訂購單位的商品收納到小箱子里的數量。一個大箱裝數大箱裝數是指收納在小箱子里的狀態下，裝在大箱里的數量。-環保標志商品認證編號-代碼39-代碼128-ITTF-相關產品信息-
.
.
藤野優勢供應日本本社快速供應日本七星科學研究所的各種金屬連接器,接插件,航空插頭,插座等,歡迎與我們聯系!常備現貨! 七星連接器,七星研究所,航空插頭,日本七星科學研究所金屬圓形連接器,接插件,航空插座,插頭等
